晶振的形狀有四方貼片形狀的，也有圓柱插件的，橢圓插件的。市場上石英晶振用途比較廣泛，因此本期我們的話題就是公布關于石英晶振的制造工藝。晶振到底有多小，工藝是否非常復雜。體積小的貼片晶振，上面的印字就算拿到眼前仔細研究也看不出印字寫的什么，只有拿放大鏡才能逐一看清楚，這么小的貼片晶振工藝到底是如何完成的呢

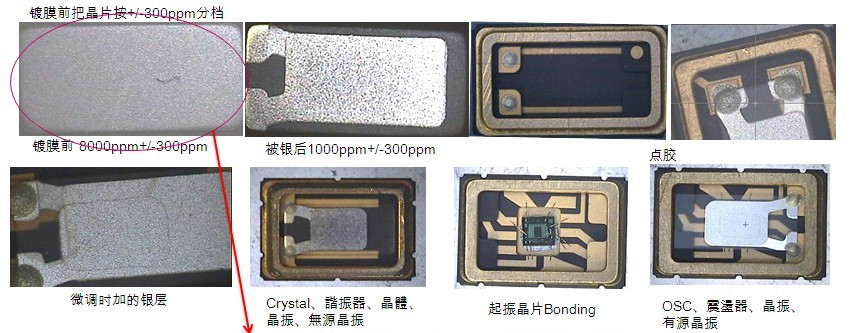

   第一步，需要進行切割工作：在石英晶棒上面進行打磨，切割，直到切割出該頻點相對應的石英晶片，石英晶片和頻點是一一對應的關系。因此切割時候的角度決定了石英晶振的基本頻率偏差；
  第二步，披銀：要在切割好的石英晶片上面鍍上一層純銀，這樣做是為了提高工作精度；
  第三步，開始點膠，在基座上面用銀膠，也就是導電膠固定，此時的固定角度再一次決定了石英晶振的基本頻率偏差；
  第四步，微調，在專業的晶振測試設備上，就可以測量石英晶振的輸出頻率是多少了，在測試的時候可以再次補銀做微調，更有效的提高工作精度；

  第五步，如果是無源晶振的話，就可以充滿氮?dú)饷芊饬恕６性淳д瘢€需加起振芯片，然后氮?dú)饷芊狻Ｒ虼撕?jiǎn)單而明了，無源晶振和有源晶振的區別就在無源晶振需要外部電路來幫助起振，而有源晶振無需外部連接電路，自身就可以起振，因?yàn)閮?nèi)部有起振芯片，這也就是為什么有源晶振要比無源晶振的價格昂貴了。
  最后一點也是非常重要的，如果忽視了這一點，前期的制作工藝可以說是全部荒廢，那就是整個工序需要在非常嚴格的環境下進行制作，對工作環境管控不嚴格，貨生產人員的走心都會石英晶振的質量產生最直接的影響。
  石英晶振的基本制作工藝已經完整的闡述了一遍，泰河工廠擁有絕對密封的無塵車間，保證生產過程中，無任何因素影響，導致晶振頻點失調。工廠擁有高精密的晶振自動測試設備，打造現代完美的機械生產線，從而更進一步的提高了產品的合格率和可靠性。
  針對于現代電子工業對石英晶振的要求，我們可以完美的總結出
  1，電子行業對所有產品都希望做到小型化，輕巧型，便于攜帶，電子元器件如果做不到以上幾點，將很快在市場上被淘汰，被其他小型化的產品取而代之，石英晶振不同的頻率需要切割不同的晶片，要從切割角度以及鍍銀等工序上完成基本的頻率偏差，而對于小體積，薄型的石英晶振，其晶片切割方法也是非常高難度和難以把握的，就算做到，也將會導致性能的降低。在日本，知名企業日本大真空株式會社，愛普生拓優科夢擁有高湛的技術，長年積累的培育人工石英以及以加工為代表的、實現精微化、高精度、高品質的綜合技術，在國際上取得了巨大的突破，因此日本進口晶振深受人心。
  2，石英晶振有時候停振，甚至出現不起振現象的緣由是什么？市場需要高精度，高穩定度的石英晶振，這也就是為什么石英晶振比陶瓷晶振的用途廣泛了。前面我們提到過石英晶振內部的石英晶片需要鍍上一層純銀，所以石英晶振需要用惰性氣體——氮?dú)饷芊庠诮饘贇づc基座形成的空槍內，長時間的工作，會由于老化，震動等因素，造成漏氣現象，空氣中的氧氣會把石英晶振晶片上面的銀氧化，因此晶振會出現停振，不起振等現象。所以我們經常提醒客戶勿將石英晶振放在高架上，以免摔下來。作業時，從高空摔落下來的晶振不要重復使用了。另外由于石英的溫漂特性，也會將其在全溫工作環境中的溫度度大大降低。
